Luxima Technology LLC高可靠性圖像傳感器插座ANDON
發布時間:2022-11-02 17:13:02 瀏覽:761

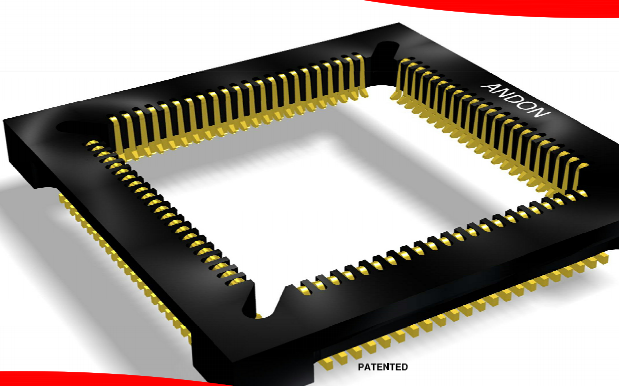

ANDON專利滾珠插座端子選擇提供了最準確的焊接工藝、更穩固的連接和更加好的電氣連接接地,尤其是在沖擊和震動下。更加好的是,Luxima圖像傳感器插座能夠讓客戶減少高昂的返工和刮蹭,尤其是在共面性方面PCBS中。
Luxima圖像傳感器插座底端有個圓角孔,以避免氣體阻攔。端子壓在焊球上,超出半球,封裝——只留下充足的焊料包,并提供充足的焊料,而并非傳統式焊球端子設計中常用的焊料橋。
Luxima圖像傳感器插座端子和PC板焊層之間的臨界距離從.036英寸減少到018.022英寸。因此,焊料成為了錨橫截面的一部分,為連接提供了附加的拉伸強度,提高了電連接性,Luxima圖像傳感器插座封裝的焊球減少了傳統式焊球端子設計上原有的焊料連接風險。
ANDON為全球客戶提供高性能插座產品,如CCD、光電、傳感器、電池等項目所需的插座產品。產品廣泛應用于研發設計、軍用和高溫環境項目。深圳市立維創展科技有限公司,授權代理銷售ANDON產品,歡迎咨詢。
詳情了解ANDON請點擊:/brand/76.html
LUXIMA TECHNOLOGY/ ALEXIMA | |||||||

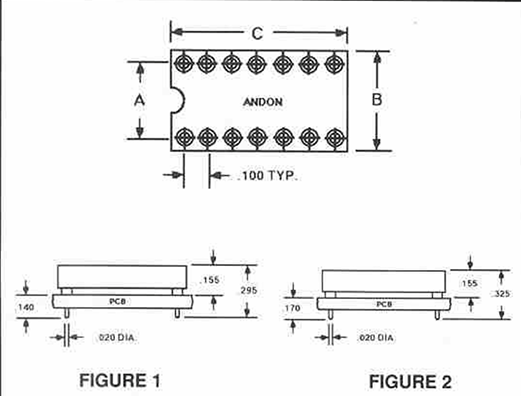

LUXIMA TECHNOLOGY/ ALEXIMA Model Number | Andon Part Number Replace "XXX" with Terminal Type | Terminal Type | Pin ? [in] | Figure Number | Page Number | ||
Thru-Hole | Surface Mount | Rollerball? | |||||
AM1X5 | 10-26-28-281-XXX-R27-L14 | 274UM | 281UM | RB338UM | .012 | 1 | 1 |
AM1X12 | 10-26-15-478-XXX-R27-L14 | 274UM | 281UM | RB338UM | .012 | 7 | 3 |
AM5X3 | 10-26-15-478-XXX-R27-L14 | 274UM | 281UM | RB338UM | .012 | 7 | 3 |
AM41 | 10-26-28-281-XXX-R27-L14 | 274UM | 281UM | RB338UM | 1 | 1 | |
LUX8M | 10-21-11A-203-XXX-R27-L14 | 274UM | 281UM | RB338UM | 6 | 3 | |
LUX51 | 10-16-14-209-XXX-R27-L14 | 274UM | 281UM | RB338UM | 8 | 3 | |
LUX160 | 10-22-14A-345-XXX-R27-L14 | 274UM | 281UM | RB338UM | 5 | 2 | |
LUX330 | 687-88-SM-G10-L14-X | - | - | - | - | 3 | 2 |
LUX13HS 237 uPGA | 10-22-15A-237-XXX-R27-L14 | 274UM | 281UM | RB338UM | .012 | 4 | 2 |
LUX13HS 345 uPGA | 10-22-14A-345-XXX-R27-L14 | 274UM | 281UM | RB338UM | 5 | 2 | |
LUX13HS 361 uPGA | 10-26-32A-361-XXX-R27-L14 | 274UM | 281UM | RB338UM | 2 | 1 | |
LUX1310 | 687-88-SM-G10-L14-X | 274UM | - | - | - | 3 | 2 |
LUX1310-S | 687-88-SM-G10-L14-X | 274UM | - | - | - | 3 | 2 |
LUX19HS | 10-22-14A-345-XXX-R27-L14 | 274UM | 281UM | RB338UM | 5 | 2 | |
LUX2100 | 10-21-11A-203-XXX-R27-L14 | 274UM | 281UM | RB338UM | 6 | 3 | |
LUX2810 | 10-16-13-238-XXX-R27-L14 | 274UM | 281UM | RB338UM | 9 | 3 |
上一篇: ADI晶圓ADT7517
推薦資訊

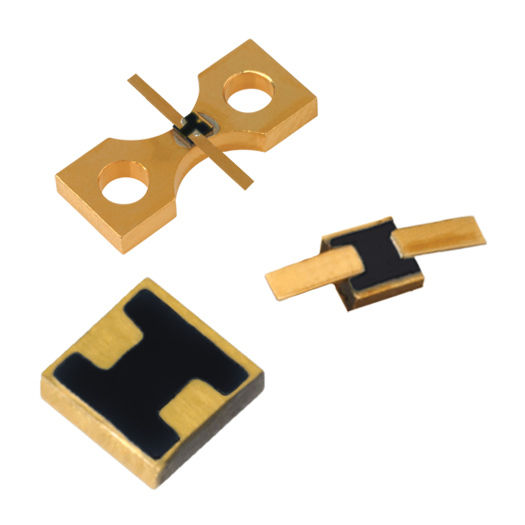

Hypertronics?提供具備極高額定功率的CVD鉆石衰減器系列產品。這類衰減器可適用于DC-26.5GHz的應用領域,極其適用于需要大功率工作能力、頻率響應范圍寬、體型小質量輕的應用領域。Hypertronics射頻元器件 CVD鉆石衰減器選擇全薄膜結構生產制造而成,其鍍金的焊盤能夠滿足金絲鍵合的規定要求,也能夠選擇表面焊接安裝使用。后綴帶“T”的產品帶有鍍金層的引線,便于安裝使用。后綴帶“FT”的產品,帶有引線和集成式散熱器,便于安裝使用。
