XCM526AC95DR-G降壓DC-DC轉換器TOREX

發布時間：2024-06-19 09:08:45 瀏覽：570

　　XCM526AC95DR-G是Torex公司生產的一款高效降壓DC-DC轉換器。這款轉換器集成了一個通用的降壓DC/DC轉換器IC和一個P-溝道功率MOSFET，形成了一個多重實裝IC。內置的P-溝道功率MOSFET具有低導通電阻和高速開關特性，與降壓DC/DC控制器配合使用，能夠提供高達3A的輸出電流，實現高效率和穩定的電源輸出。

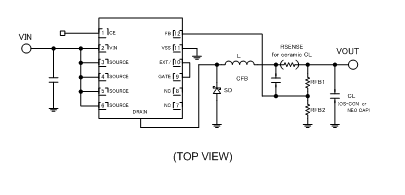

XCM526AC95DR-G降壓DC-DC轉換器TOREX

　　該轉換器支持使用低ESR鉭電容(如OS-CON Neo電容等)作為負載電容，如果使用陶瓷電容，則需要插入RSENSE。它還內置了一個0.9V的基準電壓源，允許用戶通過外部電阻來設定輸出電壓。

　　XCM526AC95DR-G提供了三種開關頻率選擇：300kHz、500kHz和1MHz，用戶可以根據需要選擇最適合的頻率，以實現高效率或外置元件的小型化。工作模式方面，可以選擇頻率固定的PWM控制(XCM526A)，或者在輕負載時工作于PFM控制，并在輕負載到重負載范圍內實現高效率的PWM/PFM自動轉換控制(XCM526B)。

　　軟啟動時間可以選擇由內部設定為4ms，或者通過外部設定來延長。此外，該轉換器還內置了UVLO(欠壓鎖定)功能，當輸入電壓低于2.3V(典型值)時，會強制停止內部P溝道驅動晶體管的工作，以保護電路。

　　XCM526AC95DR-G的電源電壓范圍為4.0V至16.0V，輸出電壓范圍為1.2V至0.9V±1.5%，最大輸出電流為3.0A。它支持500kHz和1MHz的工作頻率，并提供PWM控制或PWM/PFM自動切換控制方式。該轉換器還具備短路保護電路，導通阻抗分別為70mΩ(VGS=-4.5V)和47mΩ(VGS=-10.0V)。

　　該產品符合環保要求，與EU RoHS規格對應，采用無鉛工藝。XCM526AC95DR-G適用于多種應用，包括液晶電視、數碼相機/攝像機、便攜式游戲機和便攜式設備等。

型號	Control Methods	Type	Output Voltage	Oscillation Frequency	Packages
XCM526AC95DR-G	PWM	Soft-start internally fixed	0.9V	500kHz	USP-12B01
XCM526AC9ADR-G	PWM	Soft-start internally fixed	0.9V	1.0MHz	USP-12B01
XCM526AD95DR-G	PWM	Soft-start externally set	0.9V	500kHz	USP-12B01
XCM526AD9ADR-G	PWM	Soft-start externally set	0.9V	1.0MHz	USP-12B01
XCM526BC95DR-G	PWM/PFM automatic switching	Soft-start internally fixed	0.9V	500kHz	USP-12B01
XCM526BC9ADR-G	PWM/PFM automatic switching	Soft-start internally fixed	0.9V	1.0MHz	USP-12B01
XCM526BD95DR-G	PWM/PFM automatic switching	Soft-start externally set	0.9V	500kHz	USP-12B01
XCM526BD9ADR-G	PWM/PFM automatic switching	Soft-start externally set	0.9V	1.0MHz	USP-12B01

更多Torex DCDC降壓轉換器可咨詢立維創展。
