MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田

發布時間:2024-09-04 09:06:16     瀏覽:704

  MYMGC1R83BFPF2RV是Murata村田公司生產的一款微型MonoBK?非隔離式DC-DC電源模塊,也被稱為“Mono Block”。這款模塊專為嵌入式應用設計,特別適用于非隔離負載點(POL)DC-DC電源轉換器。其小巧的外形尺寸僅為11.9 x 15.0 x 2.4毫米,非常適合空間受限的應用場景。

  該模塊的應用領域廣泛,包括為FPGA/CPU、數據通信/電信系統、分布式總線架構(DBA)、可編程邏輯和混合電壓系統供電。它基于固定頻率同步降壓轉換器開關拓撲,具有高功率轉換效率,并配備了on/Off控制和Power Good信號輸出。此外,該模塊還包括欠壓鎖定(UVLO)、輸出短路保護和過流保護等功能。

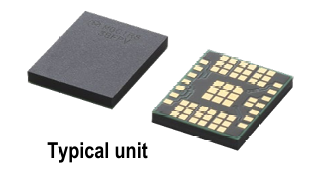

MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田

  MYMGC1R83BFPF2RV的主要技術參數如下:

  - 最大輸出電流(Iout):3.2A

  - 輸入電壓范圍(Vin):3.3V至5.5V

  - 典型輸入電壓(Vin typ):5V

  - 輸出電壓(Vout):0.85V

  - 輸出數:4個

  - 效率:82%

  - 開關頻率:2000kHz

  - 尺寸:11.9mm(寬)x 15.0mm(長)x 2.4mm(高)

  - 工作溫度范圍:-40℃至85℃

  - 電路拓撲:Buck(降壓)

  - 封裝:SMD

型號:

PART    NUMBER0UTPUTINPUTEficiency
[%]
PACKAGE
Vout
[Vdc]
out
A(max.)]
 Power
   [W
R/N(typ.
[%of Vout]
Regulation(max.Vin(typ.
[Vdc]
Range
[Vdc]
in no load
[mA]
lin fuilload
[A]
[mm]
Line[%Load[%]
MYMGC1R83BFPF2RV0.85 3.2 2.72 ±1.0±1.03.3-5.5127 2.3 81 11.9x15.0x2.4
0.85 0.5 0.43 ±1.0±1.0
1.2 0.5 0.60 ±1.0±1.0
1.8 1.5 2.70 ±1.0±1.0
MYMGC1R83BFPF2RVD0.85 3.2 2.72 ±1.0±1.03.3-5.5127 2.3 81 11.9x15.0x2.4
0.85 0.5 0.43 ±1.0±1.0
1.2 0.5 0.60
±1.0±1.0
1.8 1.5 2.70 ±1.0±1.0

  此外,該模塊還提供了四個不同的輸出電壓,分別是0.85V、0.85V、1.2V和1.8V,每個輸出都有其對應的電流和電壓調整率。模塊還具備快速負載變化響應、過流保護、熱保護、使能控制、Power Good信號和I2C功能等特性。Murata還進行了高可靠性/熱沖擊測試,確保模塊在-40℃至+125℃的溫度范圍內能夠承受700次循環。

注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
