Kuhne KU PA 125160 - 45 A功率放大器1250-1600MHz

發布時間：2024-10-11 09:59:30 瀏覽：621

　　Kuhne KU PA 125160 - 45 A 是一款工作頻率范圍為 1250 MHz 至 1600 MHz 的 LDMOS 技術功率放大器，主要用于 COFDM 系統、QPSK、QAM 等調制類型的模擬傳輸以及測量和實驗室設備等應用。

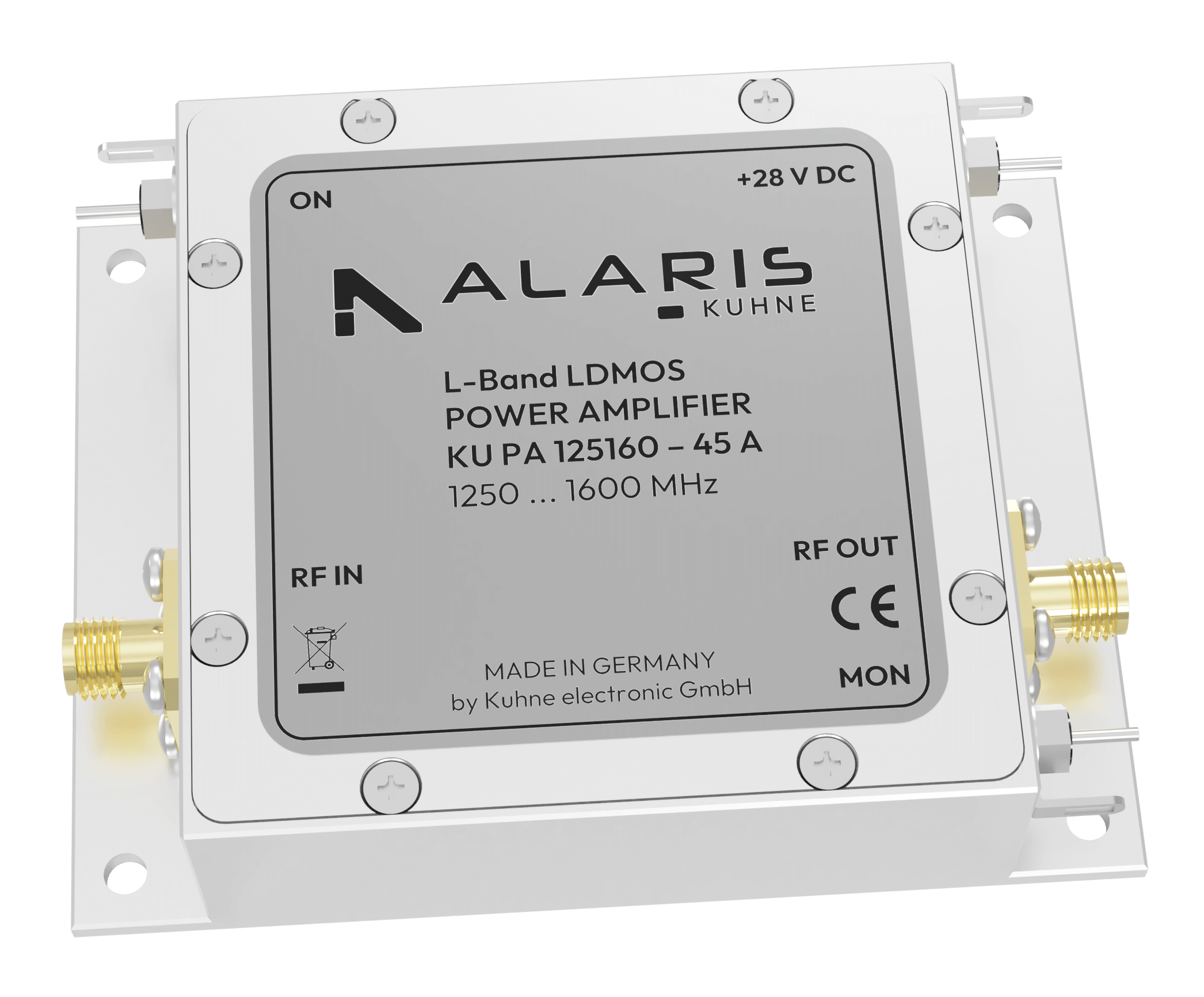

Kuhne KU PA 125160 - 45 A功率放大器1250-1600MHz

　　關鍵規格：

　　輸入功率：典型輸入功率為 34.5 dBm，最大值為 +37.8 dBm。

　　輸出功率：

　　P1dB(壓縮點輸出功率)：典型值 46.5 dBm，最小值 46 dBm(連續波)，最小輸出功率為 45 W，連續波功率最小 40 W。

　　COFDM 輸出功率：典型輸出為 40 dBm(大約 10 W)。

　　增益：

　　小信號增益：典型值為 13 dB，最小值為 11 dB。

　　平坦度：小信號增益的平坦度為 ±2 dB。

　　諧波抑制：在 46.5 dBm 輸出時，典型值為 40 dBc。

　　互調失真(IMD3)：

　　- 在 40 dBm PEP 時，典型值為 45 dBc。

　　- 在 44 dBm PEP 時，典型值為 45 dBc。

　　效率：

　　- 在 44 dBm 連續波時，效率為 35%。

　　- 在 47 dBm 連續波時，效率為 48%。

　　輸入反射損耗：典型值為 8 dB。

　　供電電壓：+28 V DC。

　　靜態電流：典型值為 0.38 A。

　　最大工作電流：5 A。

　　監控輸出：具有正向檢測功能(使用二極管檢測器)。

　　工作溫度范圍：-20 °C 至 +55 °C。

　　機械參數：

　　輸入/輸出連接器：SMA 型，阻抗為 50 歐姆。

　　尺寸：80 x 60 x 20 mm。

　　重量：140 g。

　　特性：

　　- 基于 LDMOS 技術，具備反極性保護功能。

　　- 監控輸出用于功率檢測(基于直流電壓)。

　　- 過溫保護，當殼體溫度達到 65°C 時自動關機。

　　使用場景：

　　- 主要用于 COFDM 系統，如 QPSK、QAM 等調制系統，適用于模擬傳輸和實驗室設備。
