Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶體管
發布時間:2025-01-03 08:54:49 瀏覽:410
Ampleon公司的CLL3H0914L-700和CLL3H0914LS-700是700W內部預匹配的RF GaN-SiC HEMT功率晶體管,適用于0.9 GHz至1.4 GHz的頻率范圍。這些設備提供了出色的效率、熱阻和堅固性,適用用于航空電子應用。
關鍵特性:
頻率范圍:0.9 GHz至1.4 GHz
輸出功率:在1200 MHz、1300 MHz和1400 MHz時,輸出功率分別為850 W、750 W和750 W
功率增益:在上述頻率下,功率增益均為16.0 dB
漏極效率:在1200 MHz時為62%,1300 MHz時為71%,1400 MHz時為68%
輸入回波損耗:在1200 MHz時為-12 dB,1300 MHz時為-16 dB,1400 MHz時為-15 dB
熱阻:從活性芯片通道到外殼的瞬態熱阻在不同條件下從0.12 K/W到0.24 K/W不等
漏源電壓:最大150V
柵源電壓:-8V~2V
正向柵極電流:36mA
儲存溫度:-65℃ ~+150℃

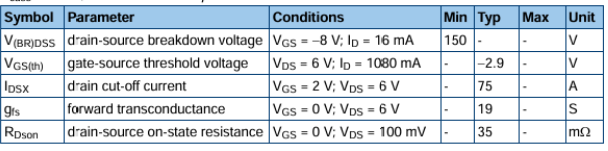

直流特性:

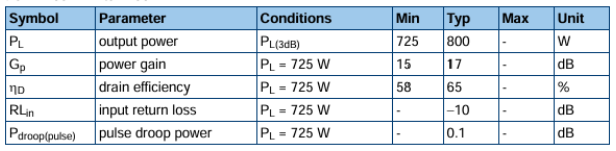

射頻特性:
測試信息:
CLL3H0914L-700和CLL3H0914LS-700能夠承受VDS = 50 V;f = 1300mhz額定負載功率在射頻開發板上使用脈沖連續射頻信號。
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
推薦資訊
DEI0429-WMS是一款專為航空電子系統設計的高性能線路驅動器,支持ARINC 429、ARINC 571、ARINC 575和RS-422標準,適用于高速(100 kHz)和低速(12.5 kHz)數據傳輸。該驅動器廣泛應用于飛機通信、導航和飛行控制系統,確保數據傳輸?shù)目煽啃院头€(wěn)定性。

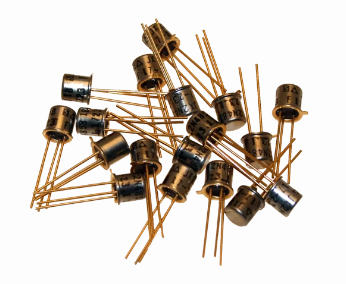

Solitron?的2N3821、2N3822和2N3823是N溝道結型場效應晶體管(JFET)。這些產品均符合JAN/JANTX/JANTXV標準,這是針對軍事和航空航天應用的嚴格標準,確保了產品的高可靠性和穩定性。
